Trong nhiều ngành công nghiệp sử dụng hệ thống bồn chứa chất lỏng hoặc rắn, việc đo mức chính xác đóng vai trò then chốt nhằm đảm bảo hiệu quả vận hành và an toàn. Bên cạnh đó, việc giám sát liên tục tình trạng đứt dây tín hiệu cảm biến cũng rất quan trọng, giúp ngăn ngừa sự cố và đảm bảo dữ liệu đo luôn đáng tin cậy.

Tổng quan hệ thống

Giải pháp sử dụng các thiết bị hiện đại bao gồm:

• Cảm biến đo mức radar NR4100 cho từng bồn.

• Thiết bị PR Electronics 4116 (PR4116) để đọc tín hiệu mức.

• Thiết bị PR Electronics 4184 (PR4184) để cộng tổng mức của tất cả các bồn.

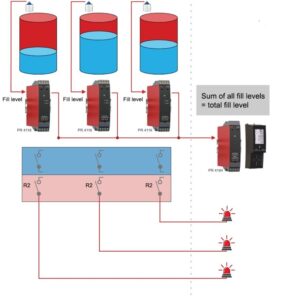

Cấu hình này không chỉ cung cấp dữ liệu riêng từng bồn và tổng mức hệ thống, mà còn tích hợp chức năng giám sát đứt dây và cảnh báo tức thời đến người vận hành thông qua đèn báo hoặc truyền tiếp điểm đến trung tâm điều khiển.

Cấu hình kỹ thuật

• PR4116 nhận tín hiệu 4–20 mA từ cảm biến và có cách ly tín hiệu lên đến 2.3 kVAC, giúp chống nhiễu tốt. Khi cảm biến lỗi hoặc mất tín hiệu, thiết bị sẽ tự động phát hiện và gửi cảnh báo qua rơ-le tích hợp.

• Tín hiệu ngõ ra dạng 0–10 V được đưa vào PR4184, vốn có khả năng xử lý tín hiệu điện áp lên đến 300 VDC.

Ứng dụng và lợi ích

Hệ thống này có tính linh hoạt cao, có thể mở rộng đến 30 bồn chứa trên mỗi thiết bị PR4184, phù hợp cho các ngành:

• Hóa chất

• Dược phẩm

• Thực phẩm & nước giải khát

• Nhiên liệu công nghiệp, v.v.

Giải pháp đặc biệt phù hợp với các nhà máy yêu cầu độ chính xác cao và giám sát liên tục tình trạng cảm biến.

Thiết bị sử dụng trong hệ thống

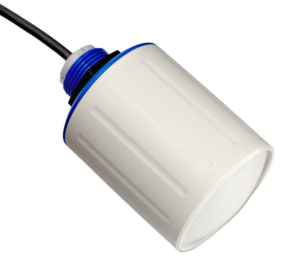

NR 4100 (UWT)

• Đo mức liên tục không tiếp xúc bằng radar.

• Môi chất: chất lỏng, rắn.

• Độ chính xác: ±2 mm, dãy đo đến 30 m.

• Ngõ ra: 2-wire 4–20 mA, HART.

• Vật liệu: PVDF, cấp bảo vệ IP66/68.

• Chứng nhận: FDA, NSF/ANSI/CAN 61, EG 1935/2004.

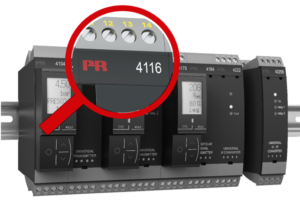

PR 4116

• Ngõ vào đa dạng: RTD, TC, điện trở, dòng điện, điện áp.

• Cách ly tín hiệu 2.3 kVAC.

• Nguồn cấp rộng: 21.6–253 VAC / 19.2–300 VDC.

• Có 2 rơ-le cảnh báo.

• Lập trình dễ dàng với màn hình PR 4500.

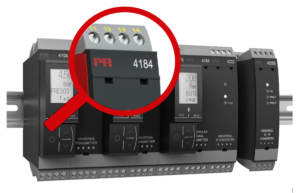

PR 4184

• Đo tín hiệu DC đến ±300 V / ±100 mA.

• Độ chính xác cao: 0.05%, phản hồi nhanh < 20 ms.

• Ngõ ra: dòng điện, điện áp đệm.

• Tương thích Modbus RTU (qua phụ kiện).

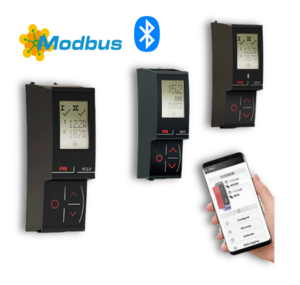

PR 4500

• Màn hình lập trình và hiển thị trạng thái thiết bị.

• Hỗ trợ kết nối Bluetooth và App iOS/Android (tùy chọn).

• Giao diện đa ngôn ngữ, dễ sử dụng.

Kết luận

Giải pháp tích hợp đo mức và giám sát đứt dây cảm biến với các thiết bị PR 4116, 4184 và 4500 mang đến hiệu quả tối ưu, giúp doanh nghiệp duy trì hoạt động ổn định, tiết kiệm chi phí và tăng độ tin cậy.

Để có thông tin chi tiết hơn, bạn có thể tham khảo tài liệu kỹ thuật của sản phẩm trên trang web của PR electronics hoặc liên hệ với nhà phân phối chính thức.
