Trong hệ thống xử lý nước thải của Nhà Máy Dệt, việc giám sát liên tục mực nước tại bể thu gom giúp nhà máy theo dõi trạng thái vận hành và đưa tín hiệu về hệ thống điều khiển trung tâm.
VNTECH GROUP đã triển khai giải pháp Continuous Level Measurement sử dụng cảm biến đo mức thủy tĩnh BD Sensors LMK382 kết hợp PR Electronics 4114 Universal Transmitter.
Giải pháp:
BD Sensors LMK382 được thả chìm trực tiếp vào bể thu gom để đo mức nước theo nguyên lý Hydrostatic Pressure, với tín hiệu 4–20 mA.
Tín hiệu từ cảm biến được đưa về PR Electronics 4114 để xử lý cách ly và ổn định tín hiệu 4–20 mA Active về tủ PLC của nhà máy.
Sơ đồ tín hiệu:
BD Sensors LMK382 → 4–20 mA → PR Electronics 4114 → 4–20 mA Active → PLC
Triển khai tại hiện trường:
Đội ngũ kỹ thuật VNTECH GROUP thực hiện:

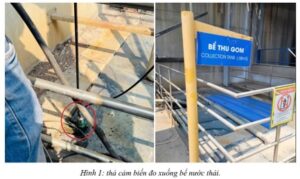

- Lắp đặt và cố định cảm biến tại bể thu gom.

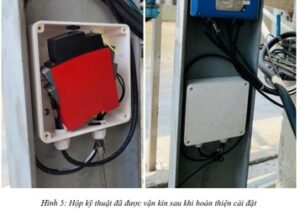

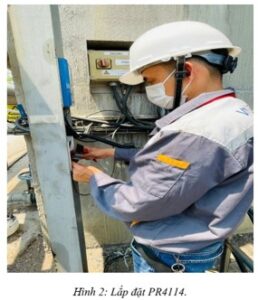

- Lắp đặt PR 4114 trong hộp kỹ thuật bảo vệ.

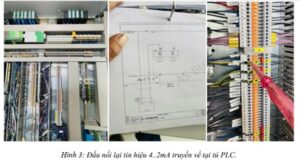

- Đấu nối tín hiệu từ cảm biến về PR 4114 và từ PR 4114 về PLC.
- Cấu hình input/output và thực hiện Calibration.

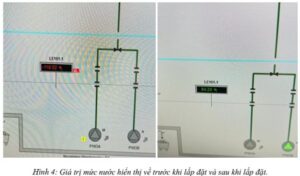

- Kiểm tra, đối chiếu giá trị đo tại hiện trường với giá trị hiển thị trên PLC/HMI.
Kết quả:
Sau khi hoàn thành Installation – Wiring – Configuration – Calibration, hệ thống đạt các yêu cầu:
✅ Cảm biến và PR 4114 hoạt động ổn định.
✅ Tín hiệu 4–20 mA truyền về PLC liên tục, không bị nhiễu.
✅ Giá trị mức hiển thị phù hợp với giá trị thực tế tại hiện trường.
✅ Hệ thống được bàn giao và đưa vào vận hành giám sát.
Hình thực tế:
VNTech Group luôn tâm niệm sự hài lòng của khách hàng là mục tiêu quan trọng. Chúng tôi cam kết đem lại những sản phẩm và dịch vụ với chất lượng tốt nhất cho Quý khách hàng.
